一、綜述：

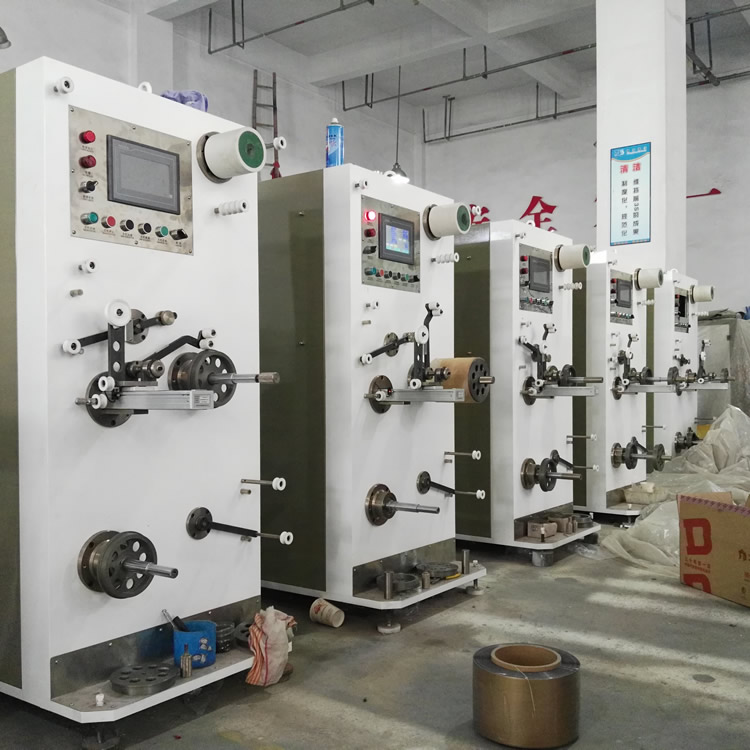

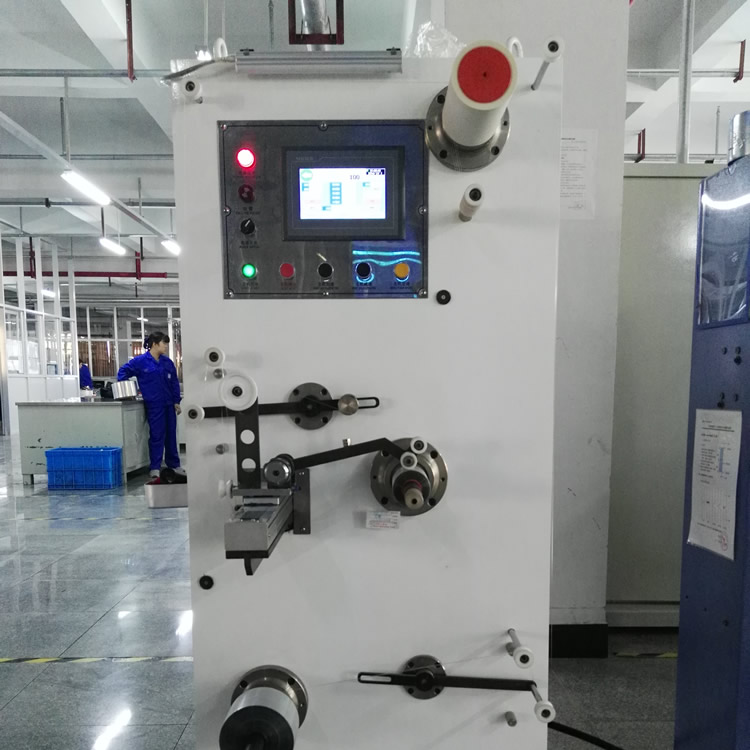

LFJ拉線復卷機，主要用來復卷1萬米和5萬米的煙包拆封拉線，有4個功能（1萬米復卷1萬米，1萬米復卷5萬米，5萬米復卷1萬米，5萬米復卷5萬米），具有自動化程度高，生產效率高，產品精度高等優點。參照國內外優先技術研制，屬于國內領先拆封拉線產品的專用設備。
二、放卷主要技術參數：
1. 拉線規格：
復卷寬度1.6mm 、2.0mm 、2.5mm。
2. 材料：
BOPP、PET、OPE、PVC不干膠簿膜卷筒材料，基材厚度0.025mm-0.050mm。
3. 導輪：
所有導輪采用防粘材質；要確保拉線復卷時，收卷行進過程中，不能有膠面粘拉現象。
三、收卷主要技術參數：
1. 生產速度：
生產速度50m/min-380m/min，速度通過人機界面設定；機械最高400m/min。
2. 張力控制：
采用伺服電機和驅動控制器及鋁合金材質浮動桿、牽引輥控制張力系統。
3. 收放卷：
（1）復卷1萬米的拉線時，平面無側壁塑料管，采用固定套和密封圈，
滾花螺絲壓緊漲開方式固定。紙管內徑Φ30mm,外徑 Φ140mm，最
大寬100mm。收卷最大直徑Φ140mm，拉線產品寬度85mm。
（2）5萬米的煙包拆封拉線：紙管內徑Φ152mm,外徑 Φ170mm，最大寬
度185mm。收卷最大直徑Φ300mm，拉線產品寬度155和160mm。采
用鋁合金錐套，滾花螺絲壓緊固定方式。
收卷方式采用平面無側壁卷取方式,用導輪控制拉線規格。照明燈管用
白色節能燈。
4. PLC集中控制，自動排線，外觀平整；收卷排線采用伺服電機控制直線
集成器往復運動。通過觸摸屏設置參數，排線壓線距離通過觸摸屏設置
參數；疊線角度，通過觸摸屏設置參數。排線及壓線角度任意可調，
系統控制的全部參數在觸摸屏上可實現設定及顯示,方便操作。
5. 伺服電機及驅動器（蘇州匯川）：
放卷采用伺服電機0.75KW，1臺；浮動桿采用伺服電機0.1KW，2臺；
排線采用伺服電機0.1KW、1臺；牽引采用伺服電機0.4KW，1臺
收卷采用伺服電機0.75KW，1臺。
6. 電氣控制：
采用蘇州匯川伺服系統控制，北京昆侖通態彩色人機界面7寸1臺， PLC可編程控制器（蘇州匯川）。
7. 外型尺寸約：
長×寬×高＝0.8米×1.2米×1.7米
8. 外觀顏色：
乳白色噴漆，按涂裝工業標準要求。
9. 電源：
三相、380V、50HZ
10. 裝機總功率約3KW
11. 墻板厚度：
收卷墻板采用約20 mm鋼板時效處理，不變形，選用數控加工中心加工， 保證尺寸的精密。
12. 同步帶或直聯式傳動。
13. 導線輪和壓輪使用防粘材料。
14. 所有軸承采用進口產品。
