一、技術參數：

1、分切材料：12u-20um電化鋁PET材料

2、分切有效寬度：25mm，常用規格350-480 mm

3、機械速度：450m/min

4、分切速度：200-450m/min（視材料工藝而定）

5、放卷直徑：￠800mm    ￠3"、￠6"機械卡頭（無軸放卷）

6、收卷直徑：2X￠600mm  ￠3"瓦片式氣漲軸

7、傳動方式：同步皮帶

8、導輥：硬鋁合金鋁輥 HV700型，

9、機械結構：鋼板

10、糾偏范圍：150mm 誤差±0.5mm

11、整機功率：約30kw  AC380V 三相五線制

12、整機重量：約5500KG

13、外形尺寸：3500mm(長)X4500(寬)X1900(高)

二、配置：

1、主控：PLC及人機界面，具有計米自動停機，剩余量自動檢測，線速度自動調速。

2、收卷結構：采用懸臂式帶卸料塔裝置，上下軸電機推料機構各1套，配3英寸瓦片式氣漲軸2根

3、卸料塔裝置：氣動推動鎖緊，液壓旋轉90度，液壓再旋轉180度，電機轉動，人工包裝，方便卸料。

4、收邊機：采用獨立收卷架，鋼板結構。直接排線卷取，氣動擺輥，速度控制，紙管內徑φ76mm 變頻電機1臺，變頻器1臺，排線卷繞。

5、收卷張力：采用變頻電機，變頻器及三菱PLC聯控，具有預張力系統，全自動錐度張力控制。

6、收卷端面平整度±0.2mm

7、收卷帶激光對刀裝置，配激光頭25組。

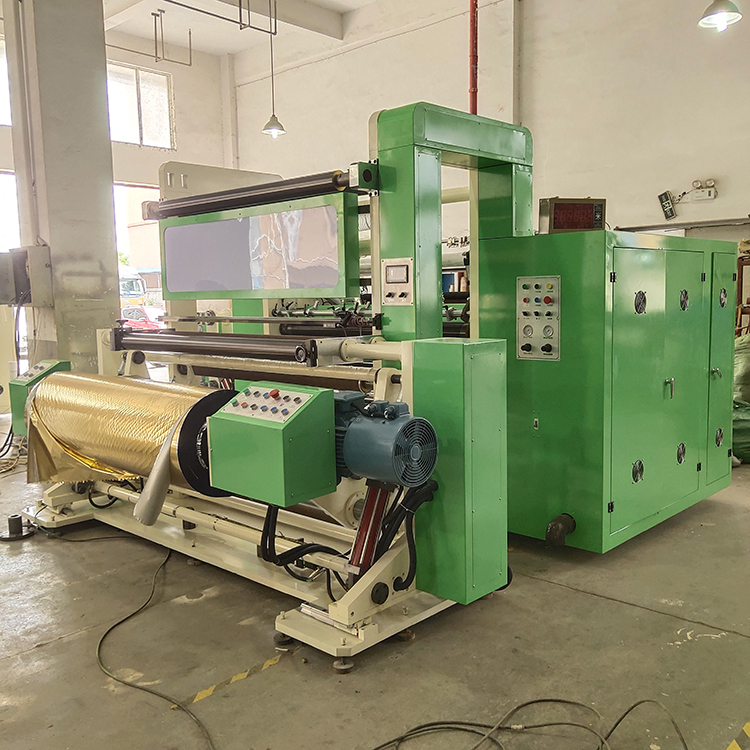

8、放卷結構：采用無軸放卷裝置，材料幅寬350-1500mm，液壓提升，配3英寸、6英寸機械卡頭各2只，安裝檢測燈箱裝置，觀察涂層面，方便檢查。

9、放卷張力：采用變頻電機1臺，變頻器及三菱PLC聯控，具有預張力系統，全自動錐度張力控制。

10、主電機：采用變頻電機1臺，變頻器驅動。

11、糾偏：采用高靈敏度的超聲波電眼跟邊糾偏系統1套。

12、執行及鎖緊：采用氣動方式。

13、牽引：采用S型牽引輥組，橡膠壓輥，氣動控制。

14、低壓電器：采用國產名優及進口。

15、分切方式：擺壓式直刀分切系統，氣動控制升降。

16、分切后裝負壓吸塵裝置1套。

17、收卷壓輥采用表面恒壓系統，配橡膠壓輥2條。

18、收卷配有2條壓料小軸，方便接料時使用。
